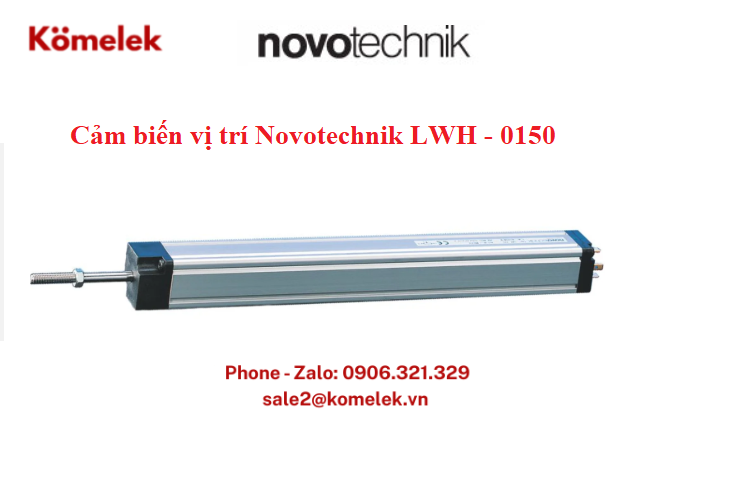

Cảm biến đo vị trí tuyến tính Novotechnik LWH-0150

Cảm biến đo vị trí tuyến tính Novotechnik LWH-0150

Novotechnik LWH-0150 là cảm biến đo vị trí tuyến tính dạng potentiometric linear position transducer, được thiết kế để đo chính xác hành trình dịch chuyển tuyến tính trong các hệ thống máy móc và tự động hóa công nghiệp.

Sản phẩm thuộc dòng LWH của Novotechnik, sử dụng công nghệ potentiometer màng điện trở dẫn điện và tín hiệu đầu ra dạng Voltage Divider. Model LWH-0150 có dải điện đo xác định 150 mm, điện trở danh định 5 kΩ, độ tuyến tính độc lập ±0,08% FS, độ lặp lại ≤ ±0,01 mm và cấp bảo vệ IP55 khi đầu nối được lắp chắc chắn.

🔧 Novotechnik LWH-0150 là gì?

LWH-0150 là cảm biến vị trí tuyến tính dùng để xác định vị trí của một cơ cấu chuyển động theo phương thẳng.

Thiết bị hoạt động theo nguyên lý bộ chia điện áp (Voltage Divider). Khi ty đo di chuyển, vị trí của cần gạt trên phần tử điện trở thay đổi, tạo ra tín hiệu điện áp tương ứng với vị trí cần đo.

Nhờ đó, LWH-0150 có thể được sử dụng để phản hồi vị trí, giám sát hành trình hoặc đo dịch chuyển tuyến tính trong máy móc tự động hóa và các hệ thống điều khiển.

⭐ Ưu điểm nổi bật của cảm biến Novotechnik LWH-0150

1. Dải đo xác định 150 mm

Model LWH-0150 có:

• Dải điện xác định: 150 mm
• Hành trình điện thực tế: 152 mm
• Hành trình cơ khí: khoảng 161 mm

Điều này giúp cảm biến phù hợp với các cơ cấu cần theo dõi chuyển động tuyến tính trong phạm vi khoảng 150 mm.

2. Độ tuyến tính cao

LWH-0150 có independent linearity ±0,08% FS, cho phép tín hiệu đầu ra bám sát vị trí thực tế của cơ cấu chuyển động.

Độ lặp lại được công bố ở mức ≤ ±0,01 mm, phù hợp với các ứng dụng cần kiểm soát vị trí tương đối chính xác.

3. Tín hiệu đầu ra Voltage Divider

Cảm biến sử dụng Voltage Divider thay vì tín hiệu analog dòng 4–20 mA hoặc điện áp 0–10 V tích hợp.

Do đó, khi thiết kế hệ thống, cần đảm bảo mạch đọc tín hiệu có tải rất thấp trên wiper. Novotechnik quy định dòng wiper khuyến nghị ≤1 µA để các thông số về độ tuyến tính, tuổi thọ và hệ số nhiệt đạt điều kiện công bố.

4. Độ bền cao

Novotechnik công bố tuổi thọ của dòng LWH ở mức trên 100 triệu chuyển động, giúp sản phẩm phù hợp với những hệ thống có tần suất chuyển động cao.

5. Cấp bảo vệ IP55

LWH-0150 đạt IP55 khi đầu nối được gắn chắc chắn, giúp cảm biến có khả năng chống bụi và nước ở mức phù hợp với nhiều môi trường công nghiệp.

📋 Thông số kỹ thuật Novotechnik LWH-0150

Các thông số trên được đối chiếu từ datasheet Novotechnik cho dòng LWH và thông tin kỹ thuật của model LWH-0150.

⚙️ Ứng dụng của Novotechnik LWH-0150

Cảm biến LWH-0150 có thể được ứng dụng trong các hệ thống cần đo hoặc phản hồi vị trí tuyến tính như:

• Máy móc tự động hóa công nghiệp
• Máy gia công và máy công cụ
• Hệ thống điều khiển chuyển động
• Máy ép và thiết bị cơ khí
• Hệ thống thủy lực, khí nén
• Thiết bị kiểm tra và đo lường
• Cơ cấu chấp hành cần phản hồi vị trí
• Máy sản xuất và dây chuyền tự động
• Hệ thống hiển thị hoặc phản hồi hành trình

Về nguyên lý, đây là loại cảm biến phù hợp cho các ứng dụng cần đo trực tiếp hành trình của một cơ cấu chuyển động tuyến tính.

🔌 Đầu nối và tín hiệu

LWH-0150 sử dụng đầu nối 4 chân. Theo datasheet Novotechnik:

• Pin 1: Connection 1
• Pin 2: Signal output
• Pin 3: Connection 3
• Pin 4: Housing

Chiều tăng/giảm của tín hiệu đầu ra phụ thuộc vào cực tính nguồn cấp và hướng chuyển động của ty đo. Vì vậy, khi thay thế cảm biến, cần kiểm tra đúng sơ đồ chân và cực tính theo datasheet trước khi đấu nối.

🏭 Vì sao nên chọn Novotechnik LWH-0150?

Novotechnik LWH-0150 phù hợp với doanh nghiệp đang tìm kiếm một cảm biến đo vị trí tuyến tính 150 mm có kết cấu công nghiệp và độ bền cao.

Một số ưu điểm đáng chú ý:

✔ Dải đo xác định 150 mm
✔ Độ tuyến tính ±0,08% FS
✔ Độ lặp lại ≤ ±0,01 mm
✔ Điện trở danh định 5 kΩ
✔ Tín hiệu Voltage Divider
✔ Tốc độ hoạt động lên đến 10 m/s
✔ Gia tốc hoạt động lên đến 200 m/s²
✔ Tuổi thọ >100 triệu chuyển động
✔ Nhiệt độ làm việc -30 đến +100°C
✔ Cấp bảo vệ IP55 khi đầu nối được lắp chắc chắn
✔ Thiết kế phục vụ các ứng dụng đo vị trí tuyến tính công nghiệp.

🔎 Novotechnik LWH-0150 khác gì cảm biến 0–10V hoặc 4–20mA?

Một điểm cần lưu ý khi lựa chọn LWH-0150 là đây là cảm biến potentiometric dạng Voltage Divider.

Vì vậy, sản phẩm không nên được hiểu đơn giản là cảm biến xuất tín hiệu chuẩn 0–10 V hoặc 4–20 mA.

LWH-0150 sử dụng phần tử điện trở và wiper để tạo ra tỷ lệ điện áp tương ứng với vị trí. Hệ thống điều khiển/PLC hoặc mạch đo cần có thiết kế đầu vào phù hợp và tải lên wiper rất thấp. Novotechnik khuyến nghị dòng wiper ≤1 µA trong điều kiện đo để đảm bảo các đặc tính kỹ thuật đã công bố.

Đây là thông tin quan trọng khi thay thế một cảm biến vị trí cũ, vì cần kiểm tra cả loại tín hiệu, sơ đồ chân và đặc tính đầu vào của bộ điều khiển chứ không chỉ dựa vào chiều dài hành trình.

🛒 Mua cảm biến Novotechnik LWH-0150

Nếu bạn đang tìm Novotechnik LWH-0150, cảm biến vị trí tuyến tính LWH-0150, thước đo tuyến tính Novotechnik 150 mm hoặc linear potentiometer Novotechnik 150mm, hãy cung cấp mã sản phẩm và số lượng cần mua để được kiểm tra hàng và báo giá.

Thông tin sản phẩm:

• Thương hiệu: Novotechnik
• Model: LWH-0150
• Dòng: LWH
• Loại: Linear Position Transducer – Potentiometric
• Dải đo: 150 mm
• Điện trở: 5 kΩ
• Độ tuyến tính: ±0,08% FS
• IP: IP55
• Nhiệt độ: -30 đến +100°C

Lưu ý: Khi đặt hàng thay thế, nên đối chiếu model LWH-0150, dải đo, sơ đồ chân, kiểu đầu nối và yêu cầu tín hiệu của hệ thống để đảm bảo tương thích.
