Cầu chì Eaton Bussmann 170M5146 630A 1250V

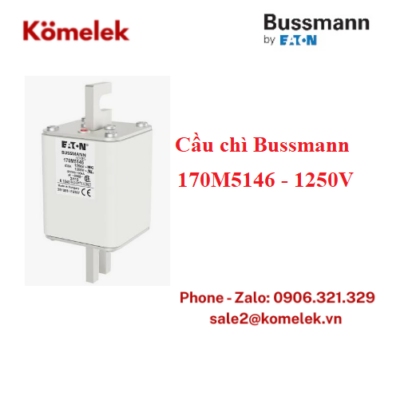

Cầu chì Eaton Bussmann 170M5146
Eaton Bussmann 170M5146 là cầu chì tốc độ cao thân vuông được thiết kế cho các hệ thống điện công nghiệp và thiết bị bán dẫn công suất. Sản phẩm có dòng định mức 630A và điện áp định mức 1250V AC.
Cầu chì 170M5146 thuộc Class aR, phù hợp để bảo vệ các linh kiện bán dẫn. Sản phẩm được thiết kế theo hệ thống DIN 43 620 và có khả năng cắt lên đến 100 kA.
Thiết kế thân vuông kết hợp đầu nối bắt bu lông giúp sản phẩm phù hợp với nhiều hệ thống cầu chì công nghiệp. Cầu chì còn được trang bị bộ chỉ thị trạng thái phía trên, hỗ trợ kiểm tra tình trạng cầu chì nhanh chóng.
Thông số kỹ thuật Eaton 170M5146
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | Eaton Bussmann |
| Mã sản phẩm | 170M5146 |
| Loại sản phẩm | Cầu chì tốc độ cao thân vuông |
| Dòng định mức | 630A |
| Điện áp AC định mức | 1250V |
| Điện áp UL | 1300V |
| Khả năng cắt | 100 kA |
| Interrupt rating | 100 kAIC |
| Class | Class aR |
| Cấp sử dụng | Bảo vệ chất bán dẫn |
| Kích thước cầu chì | Size 2 |
| Kiểu thân | Thân vuông |
| Đầu nối | Centre-bolted tags, dạng có rãnh |
| Kích thước lắp đặt | M10 |
| Khoảng cách tâm kết nối | 108 mm |
| Phương pháp lắp đặt | DIN 43 620 |
| Chỉ thị cầu chì | Chỉ thị trạng thái phía trên |
| Công suất tổn hao | 110W |
| I²t tiền hồ quang | 115.000 |
| I²t cắt tại 1000V | 575.000 |
| I²t cắt tại 1250V | 730.000 |
| Kích thước tổng thể | 284 x 175 x 67 mm |
| Trọng lượng | 830 g |
| Tiêu chuẩn/chứng nhận | IEC Rated, UL Recognized |
| Tuân thủ | CE, RoHS |
Đặc điểm nổi bật
Bảo vệ thiết bị bán dẫn
Eaton 170M5146 có cấp sử dụng aR, được thiết kế cho ứng dụng bảo vệ chất bán dẫn. Đây là lựa chọn phù hợp cho các thiết bị điện tử công suất cần bảo vệ nhanh khi xảy ra sự cố quá dòng.
Khả năng cắt cao
Sản phẩm có khả năng cắt 100 kA. Đặc tính này giúp cầu chì đáp ứng yêu cầu bảo vệ trong các hệ thống điện công nghiệp có dòng sự cố lớn.
Thiết kế thân vuông công nghiệp
Cầu chì có thiết kế square body với đầu nối bắt bu lông ở giữa. Kích thước lắp đặt M10 và thiết kế theo DIN 43 620 giúp thuận tiện khi tích hợp vào hệ thống bảo vệ điện phù hợp.
Có chỉ thị trạng thái cầu chì
Eaton 170M5146 được trang bị top fuse status indicator. Người vận hành có thể kiểm tra tình trạng cầu chì trực quan hơn trong quá trình bảo trì hệ thống.
Ứng dụng Eaton 170M5146
Cầu chì Eaton Bussmann 170M5146 được sử dụng trong nhiều hệ thống điện công nghiệp, đặc biệt là các thiết bị cần bảo vệ linh kiện bán dẫn.
Một số ứng dụng tiêu biểu:
- Bảo vệ chất bán dẫn công suất.
- Bộ biến đổi công suất.
- Bộ chỉnh lưu.
- DC common bus.
- Hệ thống DC drive.
- Thiết bị điện tử công suất.
- Tủ điện công nghiệp.
- Hệ thống điều khiển và phân phối điện.
- Các thiết bị cần cầu chì tốc độ cao.
Eaton cũng xác định các ứng dụng của model này gồm semiconductor, DC common bus, DC drives và power converters/rectifiers.
Mua cầu chì Eaton Bussmann 170M5146
Eaton Bussmann 170M5146 630A 1250V là lựa chọn phù hợp cho các hệ thống cần cầu chì tốc độ cao để bảo vệ thiết bị bán dẫn và mạch điện công suất.
Khi thay thế cầu chì, cần kiểm tra chính xác dòng điện, điện áp, Class aR, kích thước, kiểu đầu nối và thông số I²t để đảm bảo tương thích với hệ thống.
Sản phẩm có mã 170M5146, model code FUSE 630A 1250V 2/110 AR CU, EAN 5027590455886 và UPC 051712260220.
