Công Tắc Bảo Vệ Nhiệt Thermik 01

Công Tắc Bảo Vệ Nhiệt Thermik 01

Trong các thiết bị điện và điện tử, nhiệt độ vượt quá giới hạn cho phép có thể làm giảm hiệu suất, gây hư hỏng linh kiện và rút ngắn tuổi thọ của thiết bị. Công tắc bảo vệ nhiệt Thermik 01 được thiết kế để tự động ngắt mạch khi phát hiện quá nhiệt, giúp bảo vệ thiết bị an toàn và duy trì hoạt động ổn định. Với kích thước siêu nhỏ, độ chính xác cao và khả năng tự động phục hồi, sản phẩm được ứng dụng rộng rãi trong động cơ điện, máy biến áp, bộ nguồn, thiết bị gia dụng và nhiều hệ thống công nghiệp.

Cấu tạo và nguyên lý hoạt động

Cấu tạo

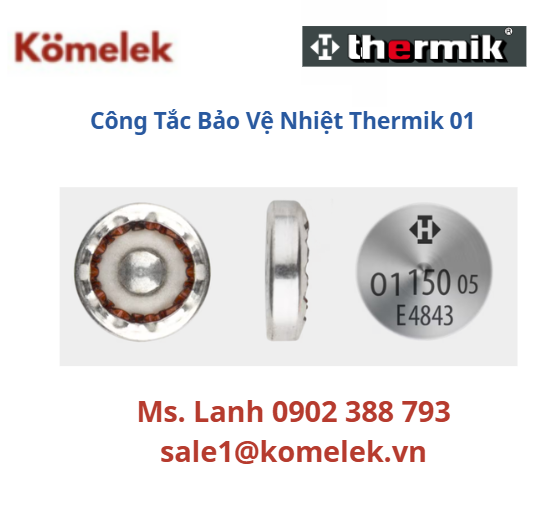

Công tắc bảo vệ nhiệt Thermik 01 được thiết kế theo dạng viên pin cúc áo nhỏ gọn, giúp tiết kiệm không gian lắp đặt nhưng vẫn đảm bảo độ bền và hiệu quả hoạt động.

Bên trong công tắc gồm các bộ phận chính:

• Đĩa lưỡng kim (Bimetal): Có nhiệm vụ cảm nhận nhiệt độ của thiết bị.
• Đĩa lò xo Snap: Tạo lực đóng/ngắt tiếp điểm nhanh và ổn định.
• Tiếp điểm bạc: Thực hiện đóng hoặc ngắt mạch điện khi nhiệt độ thay đổi.
• Vỏ kim loại kín: Bảo vệ các linh kiện bên trong, đồng thời tăng khả năng truyền nhiệt.

Điểm nổi bật của Thermik 01 là đĩa lưỡng kim không mang dòng điện, nhờ đó không bị tự phát nhiệt trong quá trình làm việc. Điều này giúp công tắc chỉ phản ứng với nhiệt độ thực tế của thiết bị, mang lại độ chính xác cao và tuổi thọ lâu dài.

Nguyên lý hoạt động

Công tắc bảo vệ nhiệt Thermik 01 hoạt động hoàn toàn tự động theo sự thay đổi của nhiệt độ.

• Khi nhiệt độ đạt đến ngưỡng cài đặt (NST): Đĩa lưỡng kim biến dạng và tác động lên cơ cấu lò xo, làm tiếp điểm mở ra ngay lập tức để ngắt nguồn điện, bảo vệ thiết bị khỏi tình trạng quá nhiệt.
• Khi nhiệt độ giảm xuống mức phục hồi (RST): Đĩa lưỡng kim trở về trạng thái ban đầu, tiếp điểm tự động đóng lại và thiết bị tiếp tục hoạt động bình thường.

Nhờ cơ chế đóng/ngắt tức thời với thời gian nảy tiếp điểm dưới 1 ms, Thermik 01 giúp giảm hiện tượng hồ quang điện, hạn chế mài mòn tiếp điểm và nâng cao độ an toàn trong quá trình vận hành.

Đặc điểm nổi bật

• Thiết kế siêu nhỏ gọn với chiều cao chỉ từ 2,9 mm và đường kính 9 mm, phù hợp với các thiết bị có không gian lắp đặt hạn chế.
• Độ chính xác cao, đĩa lưỡng kim không mang dòng điện nên nhiệt độ đóng/ngắt luôn ổn định.
• Phản ứng nhiệt nhanh, giúp phát hiện và ngắt mạch kịp thời khi nhiệt độ vượt ngưỡng.
• Thời gian nảy tiếp điểm dưới 1 ms, giảm hồ quang điện và tăng tuổi thọ tiếp điểm.
• Khả năng chịu lực cao, vỏ công tắc chịu được lực lên đến 450 N.
• Chống rung tốt, đáp ứng môi trường làm việc có độ rung cao.
• Có thể tùy chỉnh nhiệt độ phục hồi (RST) theo yêu cầu của từng ứng dụng.
