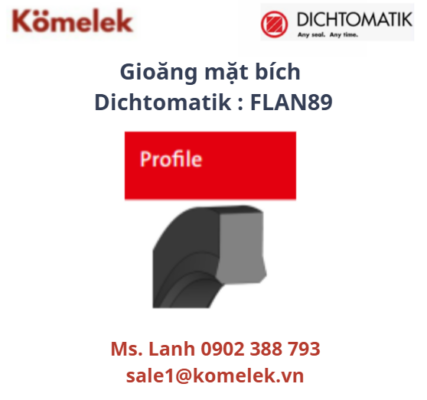

Gioăng mặt bích Dichtomatik : FLAN89
FLAN89 SAE J 518 FLANGE SEAL
Gioăng Mặt Bích Chuẩn SAE – Giải Pháp Bịt Kín Tĩnh Hiệu Năng Cao
FLAN89 là dòng gioăng mặt bích chuyên dụng đến từ Dichtomatik, được phát triển để phục vụ cho việc bịt kín tĩnh các mặt bích theo tiêu chuẩn SAE J 518 – chuẩn kết nối được sử dụng rộng rãi nhất trong các hệ thống thủy lực di động và cố định hiện nay.
Sản phẩm được chế tạo từ TPU (Thermoplastic Polyurethane) màu xanh dương, mang lại sự cân bằng tối ưu giữa độ bền cơ học, khả năng chịu áp suất cao và hiệu quả kinh tế.
Thông Số Kỹ Thuật Chính
| Đặc Tính | Thông Số & Mô Tả |
|---|---|
| Profile / Mã sản phẩm | FLAN89 |
| Vật liệu | TPU (Thermoplastic Polyurethane) – Màu xanh dương |
| Độ cứng | 95 Shore A |
| Áp suất làm việc tối đa | 60 MPa (600 bar) theo catalog PDF / 40 MPa (400 bar) theo bảng tóm tắt |
| Dải nhiệt độ làm việc | -30°C đến +100°C |
| Khả năng kháng môi trường | Dầu thủy lực (DIN 51524 H, HL, HLP), dầu & mỡ gốc khoáng, chất lỏng chống cháy (HFA, HFB, HFC), nước (≤ +60°C), hydrocarbon béo |
| Tiêu chuẩn mặt bích | SAE J 518 |
| Tính năng đặc biệt | Có thể thay thế trực tiếp O-ring và vòng bốn cạnh (four-edge ring) |
Kích Thước Có Sẵn (Hàng Kho)
FLAN89 được cung cấp đầy đủ các kích cỡ tương ứng với đường ống thủy lực SAE tiêu chuẩn:
| Cỡ Ống | Ø DN | Kích Thước (D x d x h) mm |
|---|---|---|
| 1/2″ | 13 | 17.0 x 25.4 x 2.85 |
| 3/4″ | 19 | 23.4 x 31.8 x 2.85 |
| 1″ | 25 | 31.3 x 39.7 x 2.85 |
| 1 1/4″ | 32 | 36.1 x 44.5 x 2.85 |
| 1 1/2″ | 38 | 45.4 x 53.8 x 2.85 |
| 2″ | 51 | 55.0 x 63.4 x 2.85 |
| 2 1/2″ | 64 | 67.8 x 76.2 x 2.85 |
| 3″ | 76 | 83.55 x 91.95 x 2.85 |
Ưu Điểm Nổi Bật
✅ Lắp đặt thuận tiện: Có thể lắp bằng tay, dễ thao tác trong các vị trí tiếp cận theo phương trục.
✅ Chịu áp suất cực cao: Đáp ứng tới 60 MPa (600 bar), phù hợp với các hệ thống thủy lực áp suất lớn.
✅ Độ kín vượt trội: Hình dạng thiết kế tối ưu giúp ngăn rò rỉ hiệu quả và ổn định lâu dài.
✅ Thay thế linh hoạt: Dễ dàng thay thế O-ring hoặc vòng bốn cạnh trong cùng rãnh SAE J 518.
✅ Chống mài mòn & ép đùn tốt: TPU có khả năng chống biến dạng và chịu tải rất cao.
✅ Yêu cầu bề mặt thấp: Hoạt động hiệu quả ngay cả với bề mặt có độ nhám lớn hơn mức tiêu chuẩn.
✅ Tuổi thọ cao – chi phí hợp lý: Mang lại hiệu quả kinh tế cao, giảm chi phí vận hành tổng thể.
✅ Ứng dụng đa dạng: Phù hợp cho cả thiết bị di động và hệ thống cố định.
Ứng Dụng Thực Tế
Máy ép phun (Injection molding machines)
Máy công trình (Earth-moving machinery)
Máy công cụ (Machine tools)
Thiết bị nông nghiệp (Agricultural equipment)
Hệ thống xử lý và vận chuyển vật liệu
Hệ thống thủy lực áp suất cao trong công nghiệp, khai khoáng và hàng hải
