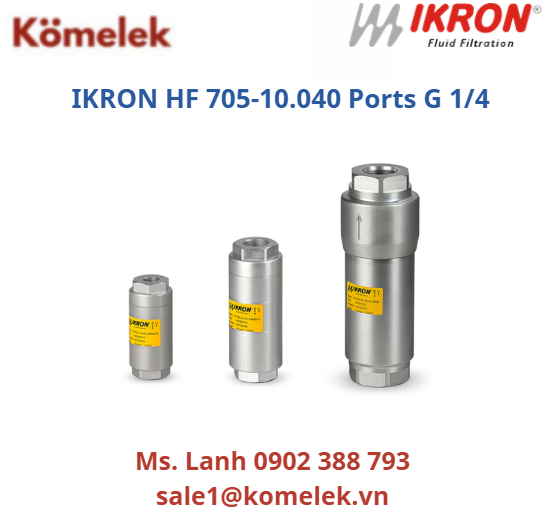

Bộ Lọc Cao Áp IKRON HF 705-10.040 Ports G 1/4
1. Tổng Quan Sản Phẩm
IKRON HF 705-10.040 Ports G 1/4 là dòng lọc cao áp trực tuyến (in-line high pressure filter) thuộc series HF 705 của thương hiệu IKRON (Italy) – nhà sản xuất hàng đầu về giải pháp lọc dầu thủy lực. Sản phẩm được thiết kế đặc biệt cho các hệ thống thủy lực yêu cầu kiểm soát ô nhiễm dầu nghiêm ngặt, đóng vai trò như “rào chắn cuối cùng” bảo vệ các thành phần nhạy cảm trong đường áp.
2. Thông Số Kỹ Thuật Chi Tiết
Thông số cơ bản của IKRON HF 705-10.040
| Thông số | Giá trị |
|---|---|
| Model | IKRON HF 705-10.040 |
| Kết nối đầu vào/ra | G 1/4″ (BSPP) |
| Trọng lượng | 0,3 kg (0,66 lb) |
| Lưu lượng tối đa | 115 l/phút (30.4 US gpm) |
| Áp suất làm việc tối đa | 350 bar (5075 psi) |
| Áp suất thử nghiệm | 415 bar (6019 psi) |
| Áp suất nổ | 520 bar (7542 psi) |
Vật liệu chế tạo
| Bộ phận | Vật liệu |
|---|---|
| Thân lọc IKRON HF 705 | Nhôm độ bền cao |
| Phần tử lọc | Đồng thiêu kết (Sintered bronze) |
| Gioăng làm kín | Buna hoặc Viton |
Đặc tính lọc của IKRON HF 705-10.040
| Thông số | Giá trị |
|---|---|
| Áp suất chịu đựng phần tử lọc | 80 bar (1160 psi) – theo ISO 2941 |
| Dòng chảy | Hai chiều (Bidirectional flow) |
| Van bypass | Không có |
| Chỉ thị tắc | Không được trang bị |
Các cấp độ lọc có sẵn cho IKRON HF 705-10.040
| Mã độ lọc | Kích thước lọc (μm) |
|---|---|
| SB010 | 10 μm |
| SB025 | 25 μm |
| SB040 | 40 μm |
| SB060 | 60 μm |
Lưu lượng theo cấp độ lọc (Δp = 29 psi / 2 bar)
| Độ lọc | Lưu lượng (l/ph) |
|---|---|
| SB010 | 5 |
| SB025 | 15 |
| SB040 | 25 |
| SB060 | 30 |
Nhiệt độ vận hành
| Loại gioăng | Nhiệt độ |
|---|---|
| Buna | -30°C đến +90°C (-22°F đến +195°F) |
| Viton | -20°C đến +110°C (-4°F đến +230°F) |
3. Đặc Điểm Nổi Bật Của IKRON HF 705-10.040
✅ Thiết kế nhỏ gọn của IKRON: Phù hợp không gian lắp đặt hạn chế
✅ Áp suất làm việc cao: Lên đến 350 bar
✅ Phần tử lọc đồng thiêu kết: Độ bền cao, hiệu suất lọc ổn định
✅ Dòng chảy hai chiều: Linh hoạt trong lắp đặt
✅ Không van bypass: Đảm bảo dầu luôn được lọc sạch
✅ Độ bền chu kỳ cao: 1 triệu chu kỳ áp suất
4. Lưu Ý Khi Sử Dụng
Không có van bypass: Cần theo dõi độ tắc của lọc để tránh ảnh hưởng đến hệ thống
Không có chỉ thị tắc: Khuyến nghị lắp thêm đồng hồ đo áp suất ở đầu vào và đầu ra để theo dõi độ chênh áp
Lắp đặt: Có thể kết nối 3 chiều trên các cổng ren để gắn đồng hồ đo áp suất với thang đo phù hợp áp suất làm việc tối đa
5. Ứng Dụng Của IKRON HF 705-10.040
Hệ thống điều khiển (pilotage devices) – Bảo vệ van servo, van tỷ lệ
Khớp nối nhanh (quick-release couplings) – Đảm bảo độ sạch khi kết nối
Đường áp của hệ thống thủy lực công nghiệp
Trạm nguồn thủy lực áp suất cao
Thiết bị di động và máy công trình
