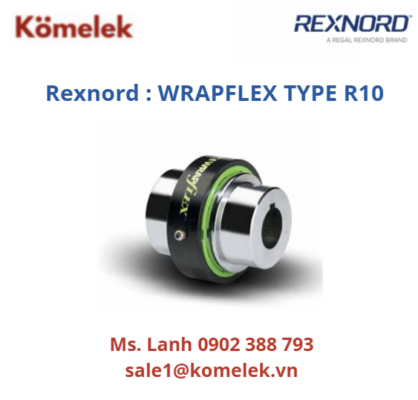

Rexnord : WRAPFLEX TYPE R10

Rexnord : WRAPFLEX TYPE R10

1. Tổng quan kỹ thuật

• Wrapflex Type R10 là khớp nối đàn hồi polyurethane, thiết kế không cần bôi trơn, dạng liền trục (close-coupled).

• Sản phẩm thuộc R10 Series, do Falk / Rexnord sản xuất, sử dụng chuẩn inch.

• Phù hợp cho các hệ truyền động công nghiệp yêu cầu giảm rung, bù lệch trục và bảo trì tối thiểu.

2. Dải kích thước & khả năng truyền mô-men

• Dòng R10 bao gồm các size từ 5R đến 80R, đáp ứng dải mô-men rộng từ 550 đến 133,000 lb-in.

• Tốc độ quay tối đa thay đổi theo kích cỡ, từ 1,800 đến 4,500 RPM, đảm bảo vận hành ổn định cho nhiều cấp tải.

• Đường kính lỗ trục hỗ trợ từ 0.500 in đến 7.250 in, phù hợp cho cả motor và hộp giảm tốc công suất lớn.

3. Cấu tạo & vật liệu

• Phần tử đàn hồi

  • Polyurethane chất lượng cao

  • Chịu mài mòn, kháng dầu và hóa chất

  • Giảm chấn và bảo vệ hệ truyền động hiệu quả

• Vỏ bảo vệ

  • Size 5R–50R:

    • Vỏ nylon (tiêu chuẩn)

    • Tùy chọn vỏ thép phủ epoxy

  • Size 60R–80R:

    • Vỏ thép phủ epoxy (tiêu chuẩn)

• Bu lông vỏ

  • Bu lông đầu nút inox ISO 7380

  • Bố trí 2 bu lông lệch nhau 180° giúp cố định an toàn

4. Khả năng làm việc & chịu lệch trục

• Nhiệt độ vận hành

  • Từ –40°C đến 95°C

• Khả năng chịu lệch khi lắp đặt

  • Lệch song song: 0.020 – 0.040 in

  • Lệch góc: 0.25°

• Khả năng chịu lệch khi vận hành

  • Lệch song song: 0.040 – 0.080 in

  • Lệch góc: 1.00°

• Thiết kế giúp giảm tải cho ổ trục và tăng tuổi thọ thiết bị.

5. Kiểu lắp trục & then

• Size 5R–50R

  • Lắp dạng clearance fit

  • 2 vít chặn (1 trên rãnh then, 1 lệch 90°)

• Size 60R–80R

  • Lắp dạng interference fit

  • Không dùng vít chặn

  • Có thể dùng long hub khi cần

• Then tiêu chuẩn

  • Then vuông (square key) cho lỗ trục ≤ 6.500 in

6. Tùy chọn bushing & mở rộng kết nối

• Hỗ trợ nhiều dạng bushing giúp lắp đặt linh hoạt:

  • QD Bushing

  • Taper-Lock Bushing

  • T-Shaft Hub (kết nối trục chữ T)

7. Ưu điểm kỹ thuật nổi bật

• Thay thế nhanh tại chỗ, không cần di dời motor hay căn chỉnh lại

• Không cần bôi trơn, giảm chi phí bảo trì

• Có thể lắp từ hai phía, phù hợp không gian hẹp

• Thiết kế an toàn, phần tử đàn hồi không văng ra khi hỏng

• Tùy chọn vật liệu chống ăn mòn cho môi trường khắc nghiệt
