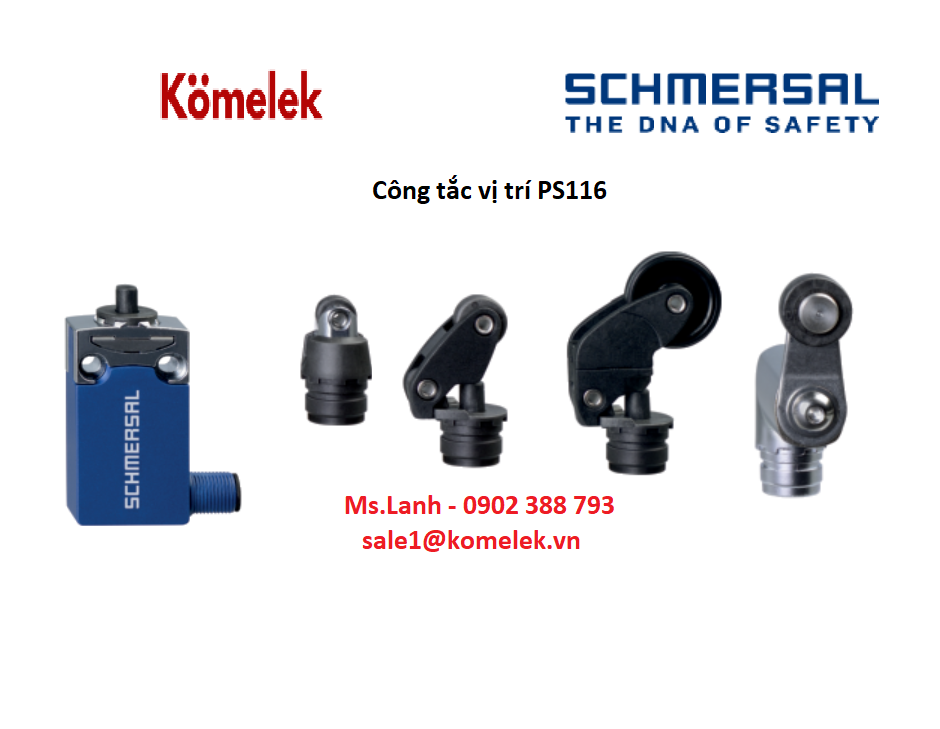

Con lăn PS116 R200 – Schmersal chính hãng
Ứng dụng:
Các công tắc vị trí có chức năng an toàn phù hợp với các thanh chắn trượt và bản lề, cần phải đóng lại để đảm bảo an toàn vận hành theo yêu cầu.
Khi kết hợp với các mô-đun điều khiển an toàn, tất cả các công tắc an toàn loại 1 được trình bày trong chương này đều đạt Loại điều khiển 3 hoặc 4 theo ISO 13849-1
Các ứng dụng khác cho công tắc vị trí loại 1 là các nhiệm vụ định vị đa dạng nhất. Có sẵn một loạt các thành phần truyền động toàn diện để đáp ứng các yêu cầu của nhiều nhiệm vụ hàng ngày.
Thiết kế và chế độ vận hành: Trên các công tắc vị trí loại 1, thiết bị bảo vệ và tiếp điểm NC ngắt tích cực được liên kết tích cực. Xếp hạng vỏ bọc của tất cả các công tắc an toàn là IP 67. Các công tắc an toàn có thể được lắp ở bất kỳ vị trí lắp đặt mong muốn nào.
Tính năng sản phẩm :
- Mẫu: PS116-Z11-L200-R200
- Đáy cáp được đấu 2 dây sẵn
- Hành động nhanh 1 Tiếp điểm thường mở (NO) / 1 Bộ mở (NC)
- Công nghệ kết nối nhanh khi các đầu nối được xoay 45°
- đầu vào cáp 1 x M20 x 1,5
- con lăn nhựa Ø 9,5 mm
- Vỏ bọc nhiệt dẻo
- Vỏ bọc đối xứng
- Cấp độ bảo vệ IP66, IP67
Dữ liệu chung
| Tiêu chuẩn | EN IEC 60947-5-1 |
| Mẫu xây dựng nhà ở | Thiết kế xây dựng chuẩn mực |
| Loại bộ truyền động theo EN 50047 | C |
| Vật liệu nhà ở | Nhựa, sợi thủy tinh gia cường nhiệt dẻo, đúc kẽm, mạ crôm |
| Khu vực hoạt động | Phim kim loại |
| Tổng trọng lượng | 187g |
Dữ liệu chung – Tính năng
| Chức năng an toàn | Đúng |
| Số lượng tiếp điểm phụ | 1 |
| Số lượng tiếp điểm an toàn | 1 |
| Phân loại an toàn |
| Tiêu chuẩn | EN ISO 13849-1 |
| B 10D Tiếp điểm thường đóng (NC) | 20.000.000 |
| B 10D Tiếp điểm thường mở (NO) | 1.000.000 |
| Ghi chú | ở 10% I e và tải ohmic |
| Thời gian nhiệm vụ | 20 năm |
Dữ liệu cơ học
| Yếu tố kích hoạt | Con lăn pittông R200 |
| Vật liệu con lăn | Nhựa |
| Tuổi thọ cơ học, tối thiểu | 10.000.000 |
| Lực tác động, tối thiểu | 10 N |
| Lực phá vỡ dương, tối thiểu | 40 N |
| Tốc độ kích hoạt, tối thiểu | 10 mm/phút |
| Tốc độ kích hoạt, tối đa | 0,5m/giây |
| Lưu ý (Tốc độ kích hoạt) | Tốc độ tác động với góc tác động 30° để chuyển trục |
| Mô-men xoắn tác động, tối thiểu | 0,2Nm |
| Mô men xoắn phanh dương | 0,6Nm |
Dữ liệu cơ học – Kỹ thuật kết nối
| Chiều dài của cáp | 2 m |
| Chấm dứt | Cáp có dây sẵn Cáp, 4 cực |
| Tiết diện dây | 0,5mm 2 |
| Loại cáp | LiYY |
| Thiết bị đầu cuối (cơ khí) | đáy |
Dữ liệu cơ học – Kích thước
| Chiều dài của cảm biến | 16,6mm |
| Chiều rộng của cảm biến | 31mm |
| Chiều cao của cảm biến | 74,1mm |
| Đường kính của Castor | 9,5mm |
Điều kiện môi trường xung quanh
| Mức độ bảo vệ | IP66 IP67 |
| Nhiệt độ môi trường | -30 … +80 °C |
| Lớp bảo vệ | II |
Điều kiện môi trường xung quanh – Giá trị cách điện
| Điện áp cách điện định mức U i | 300 V |
| Điện áp chịu xung định mức U imp | 4kV |
| Mức độ ô nhiễm | 3 |
Dữ liệu điện
| Dòng điện ngắn mạch định mức yêu cầu | 400 A |
| Hạng mục sử dụng AC-15 | 240VAC |
| Loại sử dụng DC-13 | 24VDC |
| Loại sử dụng DC-13 | 1,5 A |
| Yếu tố chuyển đổi | 1 KHÔNG tiếp xúc, 1 KHÔNG tiếp xúc |
| Nguyên lý chuyển mạch | Hành động nhanh |
| Thời gian nảy, tối đa | 3 giây |
| Tần số chuyển mạch tối đa | 5.000/giờ |
| Thời gian chuyển đổi, tối đa | 5,5 giây |
| Vật liệu của các tiếp điểm, điện | Bạc |
Một số model khác :
PS116-Z11-L500-R200
PS116-Z11-LR200-R200
PS116-Z11-LR300-R200
PS116-Z11-LR500-R200
PS116-Z11-ST-R200
PS116-Z11-STR-R200
PS116-Z02-L200-R200
PS116-Z02-L500-R200
PS116-Z02-ST-R200
PS116-Z02-STR-R200
PS116-Z12-LR200-R200
