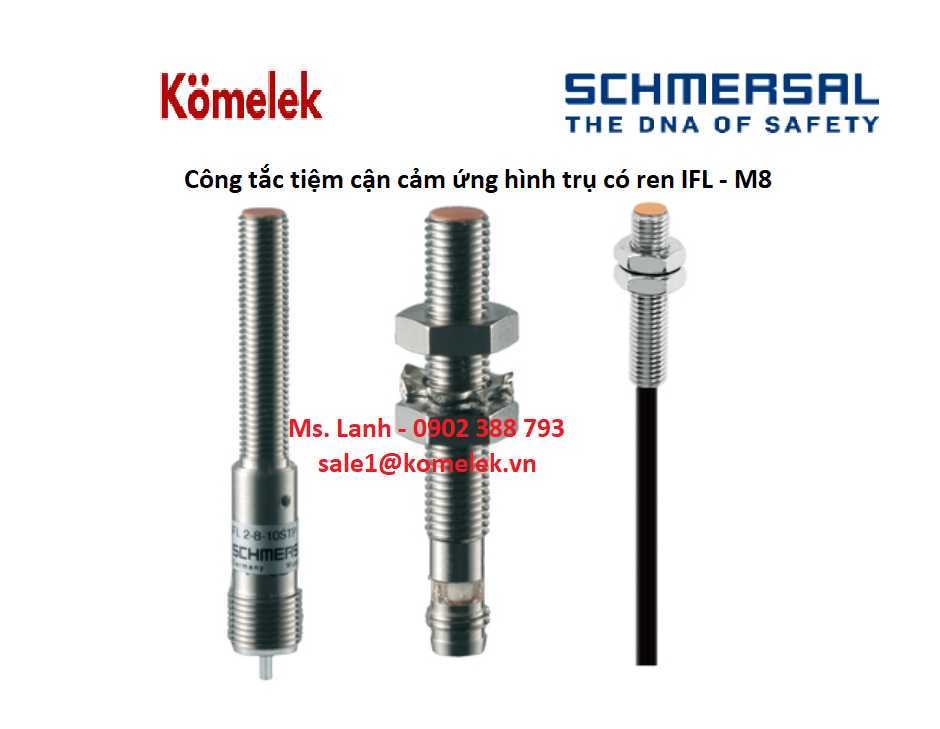

Công tắc tiệm cận cảm ứng hình trụ có ren IFL-M8

Công tắc tiệm cận cảm ứng hình trụ có ren IFL-M8

Ứng dụng, thiết kế và chế độ hoạt động:

Công tắc tiệm cận là một thiết bị lệnh điện tử. So với công tắc giới hạn cơ học, nó có tính năng chuyển mạch không tiếp xúc

Vì không có bộ phận cơ học đeo được như cơ cấu truyền động và tiếp điểm, nên tuổi thọ của công tắc tiệm cận hầu như không giới hạn.

Không thể xảy ra cháy tiếp điểm và nhiễm bẩn tiếp điểm do tác động của môi trường xung quanh.

Công tắc tiệm cận điện tử hoạt động mà không có tiếng ồn, nảy và phản ứng. Chúng không nhạy cảm với rung động và sốc.

Không có tiếp xúc không đáng tin cậy như có thể xảy ra với công tắc cơ học, ví dụ như tác động quá thấp, dòng điện chuyển mạch quá chậm, v.v. Không có tiếp xúc nảy khi chuyển đổi dòng điện một chiều.

Mạch cộng hưởng dao động, nằm trong công tắc tiệm cận, sử dụng cuộn dây lõi hở để giúp tạo ra trường điện từ (RF) tần số cao tập trung, xuất hiện từ bề mặt hoạt động của cảm biến. Nếu một mục tiêu dẫn điện (ví dụ như kim loại) đi vào trường này, dòng điện xoáy sẽ được tạo ra. Dòng điện xoáy cảm ứng nổi sẽ lấy năng lượng từ mạch LC (L: cuộn dây, C: tụ điện). Tải trên mạch dao động gây ra sự giảm biên độ dao động. Dao động bị suy yếu.

Sự giảm biên độ dao động được chuyển đổi thành tín hiệu điện bởi mạch điện tử, dẫn đến sự thay đổi trạng thái chuyển mạch của công tắc tiệm cận. Điều này dẫn đến sự thay đổi trạng thái chuyển mạch của công tắc tiệm cận.

Khi vật liệu dẫn điện được loại bỏ khỏi trường cảm ứng, biên độ xung tăng lên và thông qua mạch điện tử, vị trí chuyển mạch ban đầu được tạo lại. Dao động không bị suy yếu.

Thông tin sản phẩm :

• Model : IFL 2-8-01STP
• Vỏ kim loại
• DC 3 dây
• Đầu nối M12
• Thiết kế M 8 x 1

Dữ liệu chung

Dữ liệu chung – Tính năng

Dữ liệu cơ học

Dữ liệu cơ học – Khoảng cách chuyển mạch theo EN IEC 60947-5-3

Dữ liệu cơ học – Kỹ thuật kết nối

Dữ liệu cơ học – Kích thước

Điều kiện môi trường xung quanh

Dữ liệu điện

Dữ liệu điện – Đầu ra kỹ thuật số

Chỉ báo trạng thái
