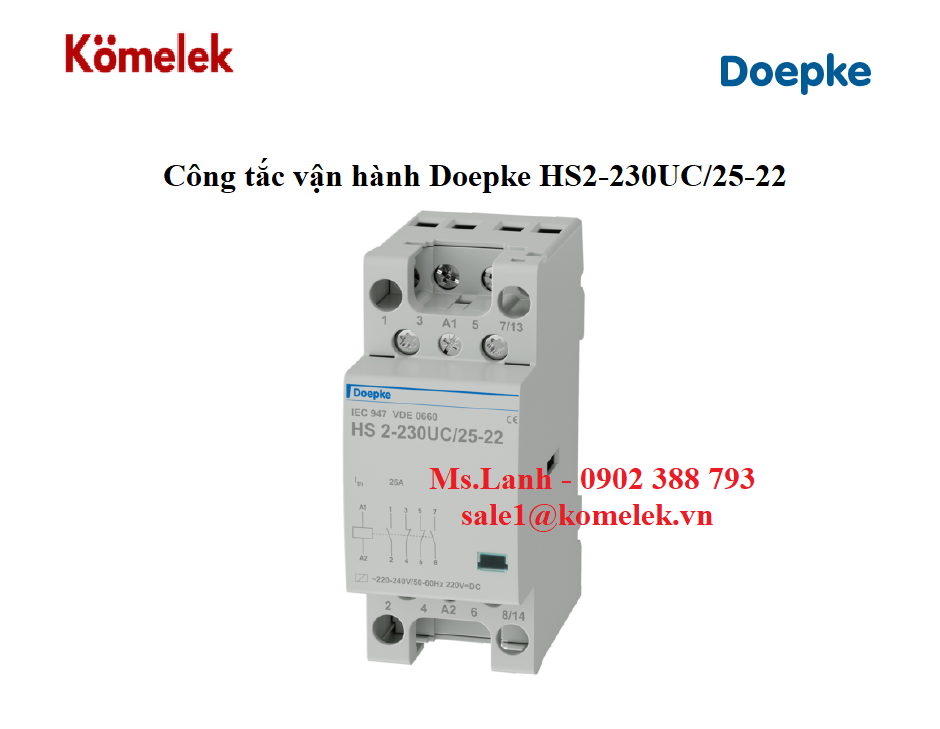

Công tắc Doepke HS 2-230UC/25-22

Công tắc Doepke HS 2-230UC/25-22

Công tắc Doepke HS 2-230UC/25-22- Giải pháp đóng cắt êm ái và bền bỉ cho không gian yêu cầu độ yên tĩnh cao

Trong các môi trường như khách sạn, văn phòng hay khu dân cư cao cấp, sự yên tĩnh là yếu tố then chốt tạo nên trải nghiệm chất lượng. Hiểu được điều đó, Doepke đã phát triển dòng sản phẩm HS 2-230UC/25-31 – bộ contactor lắp đặt với khả năng vận hành không gây tiếng ồn, mang đến hiệu suất đóng cắt mạnh mẽ nhưng vẫn đảm bảo sự êm ái tuyệt đối.

Chức năng

Contactor lắp đặt là các công tắc vận hành bằng điện từ. Khi dòng điều khiển chạy qua cuộn từ, lực hút sẽ đóng mạch chính. Vị trí đóng sẽ được duy trì miễn là dòng điều khiển còn tồn tại. Khi dòng điều khiển bị ngắt, một lò xo sẽ đưa các tiếp điểm trở lại vị trí ban đầu.

Cấu trúc này cho phép contactor đảm bảo cách ly hoàn toàn giữa mạch điều khiển và mạch công suất, đồng thời cho phép đóng cắt các dòng điện lớn.

Contactor lắp đặt chỉ được thiết kế một phần cho việc ngắt kết nối với lưới điện, và cần được bảo vệ chống quá tải và ngắn mạch bằng các thiết bị bảo vệ lắp đặt phía trước.

Phiên bản HS không gây tiếng ồn, dành cho lắp đặt trong các tủ phân phối điện, nổi bật nhờ:

• Hoạt động êm ái

• Đa dạng ứng dụng nhờ các danh mục sử dụng khác nhau

• Tuổi thọ cơ khí và điện dài

Cuộn từ của dòng này thích hợp cho vận hành liên tục (chu kỳ làm việc 100%).
Phiên bản không gây tiếng ồn phù hợp sử dụng trong ngành công nghiệp, xưởng sản xuất, khách sạn, văn phòng và khu dân cư.

Đặc điểm

• Nhiều lựa chọn cấu hình tiếp điểm khác nhau

• Độ bền cơ khí và điện cao

• Có thể trang bị công tắc phụ và nắp bảo vệ

Lắp đặt

• Gắn nhanh lên thanh ray DIN

• Có thể lắp đặt ở bất kỳ vị trí nào

Ứng dụng

Contactor lắp đặt có thể được sử dụng đa dạng:

• Phiên bản ít ồn: Phù hợp cho công nghiệp và xưởng sản xuất

• Phiên bản không ồn: Phù hợp cho khách sạn, văn phòng và khu dân cư

Chuyên dùng để đóng cắt:

• Đèn sợi đốt

• Đèn huỳnh quang

• Máy biến áp cho đèn halogen điện áp thấp

• Đèn hơi thủy ngân áp suất cao (HQL, HPL)

• Đèn Metal Halide (HQI, HPI)

• Đèn Natri áp suất cao và thấp

• Hệ thống sưởi lưu trữ

• Động cơ điện

Lưu ý

Tên mã sản phẩm cho biết:

• Hai số đầu: dòng điện định mức (ví dụ: 25 A)

• Hai số sau: cấu hình tiếp điểm (ví dụ: 2 NC / 2 NO)

• Khi nhiệt độ môi trường từ 40°C trở lên, khuyến nghị sử dụng khớp giãn cách DHDS.

• HS 1 có bề rộng 1 module, HS 2 là 2 module và HS 3 là 3 module.

Phụ kiện

• Bộ giãn cách DHDS

• Nắp bảo vệ HSP

Thông số kỹ thuật

Dòng sản phẩm: HS 2
Điện áp điều khiển: 230 V AC
Tần số định mức: DC, 50 Hz/60 Hz
Công suất tiêu thụ khi đóng: 20 VA – 25 VA
Công suất tiêu thụ khi giữ: 3 W – 4 W

Mạch tải

• Khoảng hở tiếp điểm tối thiểu: 3 mm

• Cấu hình tiếp điểm: 2 NC / 2 NO

• Điện áp định mức (AC): 400 V

• Dòng điện định mức (AC): 25 A

• Điện áp cách điện định mức: 440 V

• Tần suất đóng cắt tối đa: 300 lần/giờ

• Danh mục sử dụng cho phép: AC-1, AC-2, AC-3

• Tản nhiệt mỗi cực (AC-1): 2 W

• Dòng ngắn mạch định mức “r”: 3 kA

• Dòng ngắn mạch định mức “Iq”: 10 kA

• Công suất tối đa (AC-1, 230 V): 5,7 kW

• Dòng khởi động LED tối đa: 233 A

Tuổi thọ

• Chu kỳ đóng cắt (AC-1): 100.000 lần

• Chu kỳ đóng cắt (AC-3): 150.000 lần

• Thời gian hồ quang: 10 – 15 ms

• Thời gian mở tiếp điểm: 13 – 23 ms

• Thời gian đóng tiếp điểm: 17 – 24 ms

Cầu đấu

• Cầu đấu tải: Loại vặn M3.5 (trên và dưới)

  • Dây dẫn nhôm và đồng, cứng và mềm

  • 1 dây/tổng cực, tiết diện:

    • Cứng: 1,5 – 10 mm²

    • Mềm: 1,5 – 6 mm²

  • Momen siết: 0,8 – 1,4 Nm

• Cầu đấu điều khiển: Loại vặn M3 (trên và dưới)

  • 1 dây/tổng cực, tiết diện:

    • Cứng: 0,75 – 2,5 mm²

    • Mềm: 0,5 – 2,5 mm²

  • Momen siết: 0,6 – 1,2 Nm

Thông số chung

• Chu kỳ làm việc: Vận hành liên tục (≤ 100%)

• Vị trí vận hành: Tùy chọn

• Tuổi thọ cơ khí: Tối thiểu 10 triệu chu kỳ

• Nhiệt độ lưu trữ: -40 °C đến 70 °C

• Nhiệt độ môi trường: -40 °C đến 40 °C (lên đến 60°C nếu dùng giãn cách)

• Vỏ: Nhựa nhiệt dẻo

• Kiểu lắp đặt: Thanh ray DIN (35 mm)

• Cấp bảo vệ: IP20

• Kích thước:

  • Rộng: 36 mm

  • Cao: 85 mm

  • Sâu: 65 mm (sâu lắp đặt: 60 mm)

• Bề rộng module: 2 module

• Trọng lượng: 0,226 kg

• Tiêu chuẩn áp dụng: EN 60715, EN 60947-4-1, VDE 0660-102
