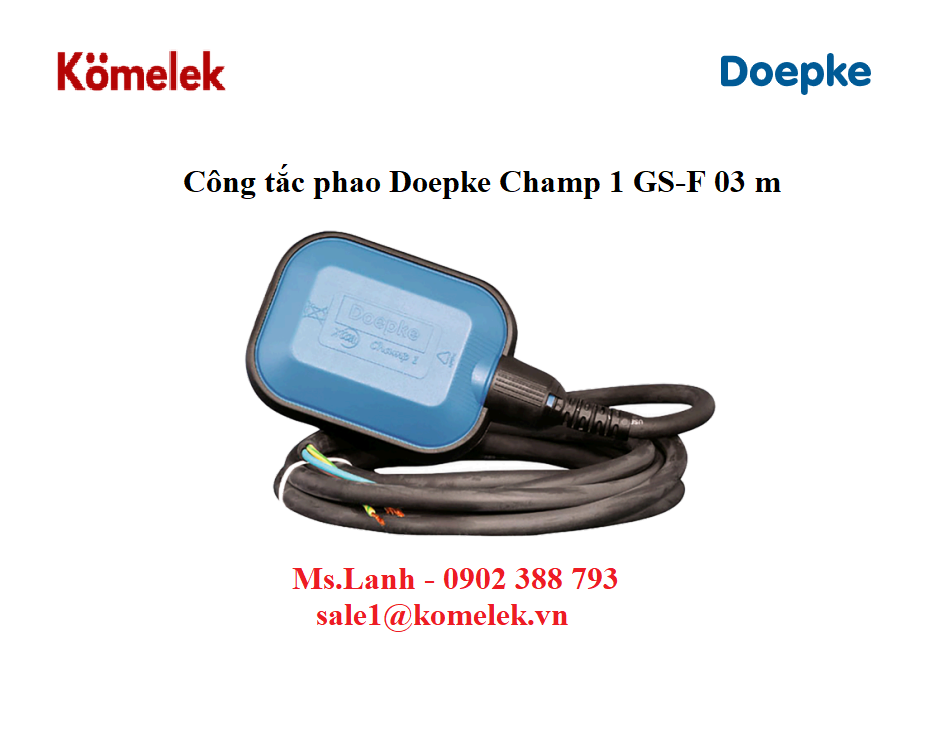

Công tắc phao Doepke Champ 1 GS-F 03 m
Công tắc phao Doepke
Mã sản phẩm: 09921002
Model: Champ 1 GS-F 03 m
Ứng dụng: Cho bơm cấp nước hoặc bơm xả nước
Chức năng
Công tắc phao là thiết bị đóng cắt được dùng để phát hiện mức cố định của chất lỏng. Các thiết bị này phát lệnh đóng/ngắt tại một mức chất lỏng xác định trước, do đó có thể:
Điều khiển bơm cấp nước hoặc bơm xả nước tùy thuộc vào mức chất lỏng
Hoặc kích hoạt báo động khi mức chất lỏng đạt đến giới hạn
Dòng Champ được trang bị tiếp điểm thường mở (NO) hoặc tiếp điểm chuyển mạch (Changeover), có thể giám sát tới hai mức chất lỏng khác nhau. Khi mức chất lỏng trong bể tăng hoặc giảm, vị trí công tắc phao thay đổi, làm tiếp điểm đóng hoặc mở tại mức được xác định trước.
Có thể sử dụng đối trọng di động gắn trên cáp phao để điều chỉnh vị trí công tắc phao tương ứng cho từng mức chất lỏng.
Độ trễ chuyển mạch giữa “bật bơm” và “tắt bơm” là cố định.
Tiếp điểm đóng cắt được tích hợp trong vỏ nhựa bền chắc. Công tắc phao và cáp kết nối tạo thành một khối kín hoàn toàn.
Thiết kế công tắc loại “F” mang chức năng “bơm cấp nước”.
Cáp kết nối của biến thể “GS” được làm bằng cao su, có dây tiếp đất bảo vệ (PE).
Phiên bản tiêu chuẩn phù hợp sử dụng trong môi trường thông thường, ví dụ như bể chứa nước.
Đặc điểm nổi bật
Độ tin cậy đóng cắt cao nhờ hướng dẫn bi giảm mài mòn
Dễ dàng điều chỉnh công tắc phao bằng đối trọng (phụ kiện tùy chọn)
Vỏ bằng vật liệu PP không độc hại
Cáp kết nối bằng cao su neoprene linh hoạt cao
Ứng dụng
Công tắc phao này chủ yếu được sử dụng cho:
Hệ thống bơm cấp/xả nước
Hệ thống xử lý nước thải
Công nghiệp hóa chất
Bất kỳ ứng dụng nào cần phát hiện mức cố định trong chất lỏng một cách đáng tin cậy
Lưu ý
Không phù hợp sử dụng với điện một chiều (DC) hoặc điện áp thấp
Không phù hợp sử dụng trong nước uống
Phụ kiện
Đối trọng điều chỉnh GGW
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Dòng sản phẩm | Champ 1 |
| Số lượng tiếp điểm | 1 thường mở (NO) |
| Ứng dụng cho | Nước mưa, nước làm mát, nước ngưng, glycol |
| Góc chuyển mạch | Tối thiểu: 45°, tối đa: 45° |
| Khả năng chịu hóa chất | |
| – Không bị ảnh hưởng | Axit axetic, nước biển, dung dịch xà phòng 5%, nước |
| – Ảnh hưởng thấp | Axit photphoric 85%, cồn ethylic, cồn metylic, phenol, glucose, amoni nitrat, kẽm sunfat |
| – Ảnh hưởng cao | Axit hydrochloric 38%, axit sulfuric 98%, axit nitric 50%, xăng dầu, benzen, chloroform, natri hypoclorit, dầu khoáng, natri hydroxit, trichloroethylene, xylene, Vaseline |
Dữ liệu vận hành
| Thông số | Giá trị |
|---|---|
| Điện áp vận hành (AC) | 230 V (dải 207 V … 253 V) |
| Tần số hoạt động | 50 Hz, 60 Hz |
Mạch tải
Điện áp định mức (AC): 250 V
Dòng điện định mức (AC): 10 A
Loại cáp: H07RN-F 3G1
Chiều dài cáp kết nối: 3 m
Dữ liệu chung
| Thông số | Giá trị |
|---|---|
| Vị trí vận hành | Nằm ngang |
| Nhiệt độ lưu trữ | -40°C đến 70°C |
| Nhiệt độ môi trường tối đa | 50°C |
| Loại vỏ | Kín hoàn toàn |
| Vật liệu vỏ | PP không độc hại |
| Cấp bảo vệ | IP68 |
| Khả năng niêm phong | Không |
| Kích thước | Rộng: 105 mm, Cao: 81 mm, Sâu: 42 mm |
| Trọng lượng | 0,477 kg |
