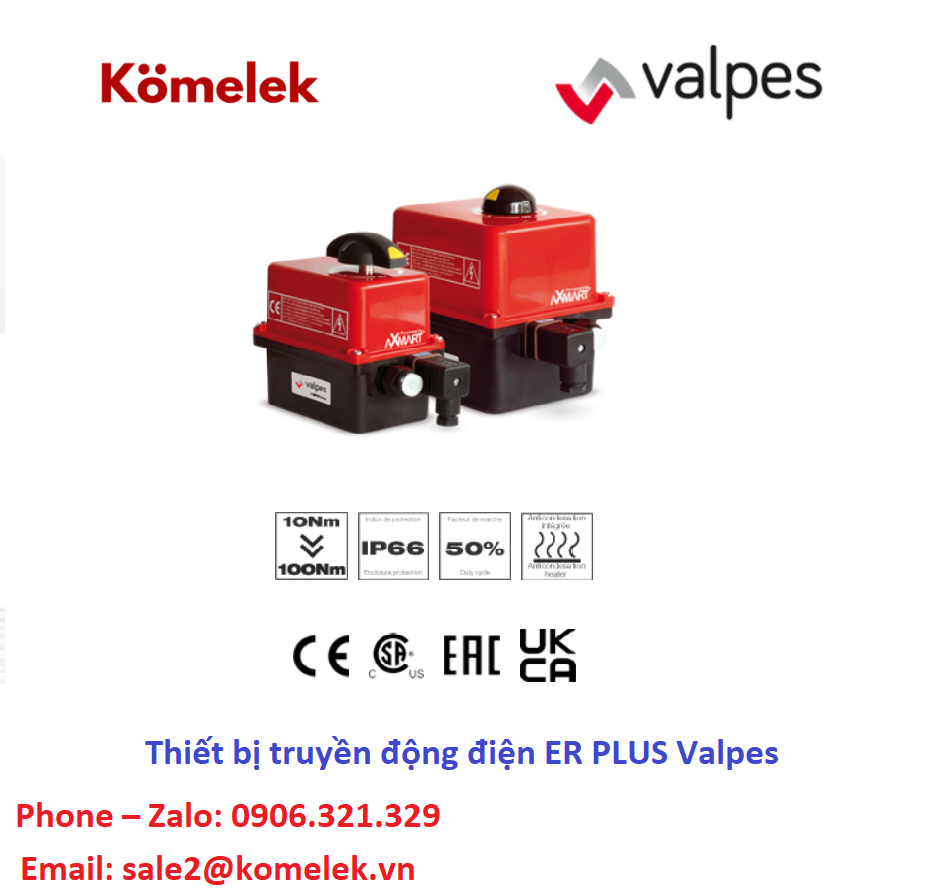

Thiết bị truyền động điện ER PLUS Valpes
Tổng quan về sản phẩm
Bộ truyền động điện 90°, vỏ PA6 UL 94 V-0 với khả năng ghi đè thủ công an toàn cho mô-men xoắn 10-20-35-60-100Nm và tuân theo Chỉ thị CE-ROHS-REACH.
Thông số kỹ thuật của sản phẩm
- Thiết bị truyền động đa điện áp:
100V đến 240V 50/60Hz (100V đến 350V DC)
15V đến 30V 50/60Hz (12V đến 48V DC)
- Điều khiển bật tắt hoặc 3 điểm điều chế
- 4 công tắc giới hạn điều chỉnh 5A

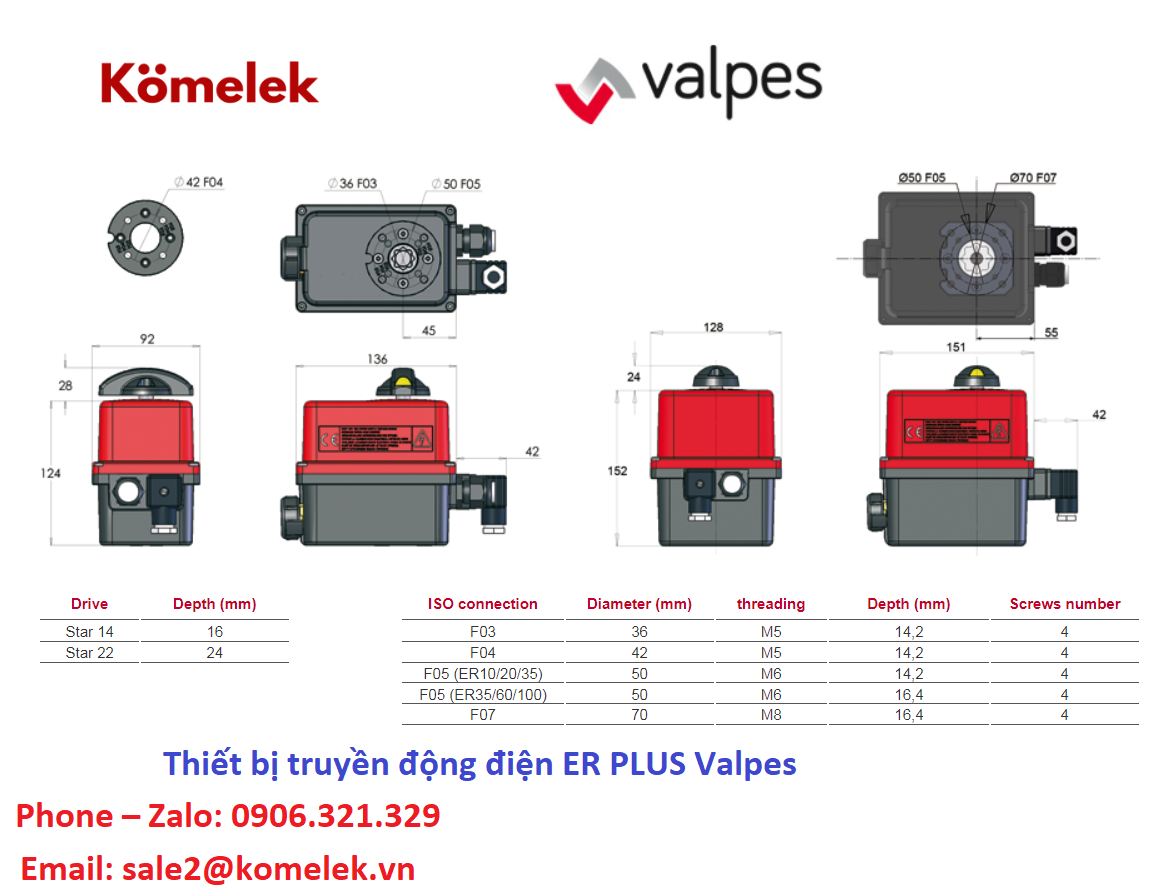

- Tấm thích ứng có thể tháo rời:
ER 10-35Nm: F03-F04-F05
ER 35-100Nm: F05-F07
- Đai ốc dẫn động sao
- Ghi đè thủ công được bảo mật
- Chỉ báo vị trí mô-đun
- Máy sưởi chống ngưng tụ tích hợp
- Bộ giới hạn mô-men xoắn được giám sát bằng phần mềm
- Rơle phản hồi lỗi (hoạt động bình thường, lỗi)
- Kết nối RS485
- Hành trình cơ học dừng ở 90°
- Định mức thuế S4 50% (IEC34)
- Nhiệt độ: -10°C đến +55°C
- Bao vây: IP66
- Trọng lượng: 1Kg – 2.1Kg
- 1 đầu nối 3P+T DIN43650 + 1 ISO M20 (có sẵn bộ điều hợp ISO – NPT dưới dạng tùy chọn)
| Phạm vi tiêu chuẩn | ||||||||||
| Mã số | Đai ốc truyền động sao Kết nối | mô-men xoắn | Nguồn cung cấp điện áp | Quyền lực | Thời gian hoạt động (90°) | |||||
| không tải | có tải | |||||||||
| ER10.X0A.G00 1) | 14/F03-F04-F05 | 10Nm | 100V đến 240V 50/60Hz (100V đến 350V DC) | 15W | 9 giây | 11 giây | ||||
| ER10.X0B.G00 1) | 14/F03-F04-F05 | 10Nm | 15V đến 30V 50/60Hz (12V đến 48V DC) | 15W | 9 giây | 11 giây | ||||
| ER20.X0A.G00 1) | 14/F03-F04-F05 | 20Nm | 100V đến 240V 50/60Hz (100V đến 350V DC) | 15W | 9 giây | 12 giây | ||||
| ER20.X0B.G00 1) | 14/F03-F04-F05 | 20Nm | 15V đến 30V 50/60Hz (12V đến 48V DC) | 15W | 9 giây | 12 giây | ||||
| ER35.X0A.G00 1) | 14/F03-F04-F05 | 35Nm | 100V đến 240V 50/60Hz (100V đến 350V DC) | 15W | 19 tuổi | 26 giây | ||||
| ER35.X0B.G00 1) | 14/F03-F04-F05 | 35Nm | 15V đến 30V 50/60Hz (12V đến 48V DC) | 15W | 19 tuổi | 24 giây | ||||
| ER35.90A.G00 | 22/F05-F07 | 35Nm | 100V đến 240V 50/60Hz (100V đến 350V DC) | 45W | 6 giây | 7 giây | ||||
| ER35.90B.G00 | 22/F05-F07 | 35Nm | 15V đến 30V 50/60Hz (12V đến 48V DC) | 45W | 6 giây | 7 giây | ||||
| ER60.90A.G00 | 22/F05-F07 | 60Nm | 100V đến 240V 50/60Hz (100V đến 350V DC) | 45W | 10 giây | 12 giây | ||||
| ER60.90B.G00 | 22/F05-F07 | 60Nm | 15V đến 30V 50/60Hz (12V đến 48V DC) | 45W | 10 giây | 12 giây | ||||
| ER100.90A.G00 | 22/F05-F07 | 100Nm | 100V đến 240V 50/60Hz (100V đến 350V DC) | 45W | 20 tuổi | 23 giây | ||||
| ER100.90B.G00 | 22/F05-F07 | 100Nm | 15V đến 30V 50/60Hz (12V đến 48V DC) | 45W | 19 tuổi | 22 tuổi | ||||
| phạm vi thời gian hoạt động dài | ||||||||||
| ER35.93A.G00 | 22/F05-F07 | 35Nm | 100V đến 240V 50/60Hz (100V đến 350V DC) | 45W | 34 giây | 40 tuổi | ||||
| ER35.93B.G00 | 22/F05-F07 | 35Nm | 15V đến 30V 50/60Hz (12V đến 48V DC) | 45W | 34 giây | 41 giây | ||||
| ER60.93A.G00 | 22/F05-F07 | 60Nm | 100V đến 240V 50/60Hz (100V đến 350V DC) | 45W | 67 giây | 79 giây | ||||
| ER60.93B.G00 | 22/F05-F07 | 60Nm | 15V đến 30V 50/60Hz (12V đến 48V DC) | 45W | 68 giây | 79 giây | ||||
| ER100.93A.G00 | 22/F05-F07 | 100Nm | 100V đến 240V 50/60Hz (100V đến 350V DC) | 45W | 110 giây | 119 giây | ||||
| ER100.93B.G00 | 22/F05-F07 | 100Nm | 15V đến 30V 50/60Hz (12V đến 48V DC) | 45W | 110 giây | 119 giây | ||||
| 1) Ống bọc chuyển đổi sao 14 thành hình vuông 9-11 và tấm có thể tháo rời F03/F05 hoặc F04 (có thể đặt hàng lắp đặt) | ||||||||||
| Tùy chọn | ||||||||||
| EPR…B 1) | Chiết áp phản hồi 100/1000/5000/10000 Ohms | |||||||||
| EPT.C 2) | Bộ phát 0-20mA / 4-20mA / 0-10V | |||||||||
| EFC.2 | Thẻ có 2 công tắc giới hạn bổ sung | |||||||||
| VIB | Phiên bản dành cho ứng dụng có rung | |||||||||
| HUMPRO | Lớp phủ bảo giác bo mạch chủ | |||||||||
| P8 3) | Bảng định vị AXMART ® Bluetooth ® 4-20mA hoặc 0-10V, tương thích với Modbus-RTU | |||||||||
| 1) Chỉ định kiểu máy 2) Chỉ dành cho thời gian di chuyển cao hơn hoặc bằng 10 giây 3) Chỉ ở mức ER 35 đến 100 Nm (ERxx.9xx.G00) | ||||||||||
| Kết nối điện | ||||||||||
| ECD.1A | 1x đầu nối 3P+T DIN 43650 | |||||||||
| ECM.1 | 1x đầu nối 3P+T M12 | |||||||||
| ECM.2 | 2x đầu nối 3P+T M12 | |||||||||
| NPT.1 3) | 1x bộ chuyển đổi ISO M20 sang 1/2″ NPT (ER PLUS • bắt buộc đối với CSA) | |||||||||
| NPT.2 3) | 2x bộ chuyển đổi ISO M20 sang 1/2″ NPT (VR / VS • bắt buộc đối với CSA) | |||||||||
| ECD.NPT 3) | 1x đầu nối nguồn DIN43650 với đầu vào cỡ NPT 1/2″ | |||||||||
| ECD.1A.NPT 3) | 1x đầu nối phản hồi DIN43650 với đầu vào có kích thước NPT 1/2″ | |||||||||
| 2PE | 2 tuyến cáp | |||||||||
| 3) Kết nối NPT bắt buộc đối với tiêu chuẩn CSA | ||||||||||
