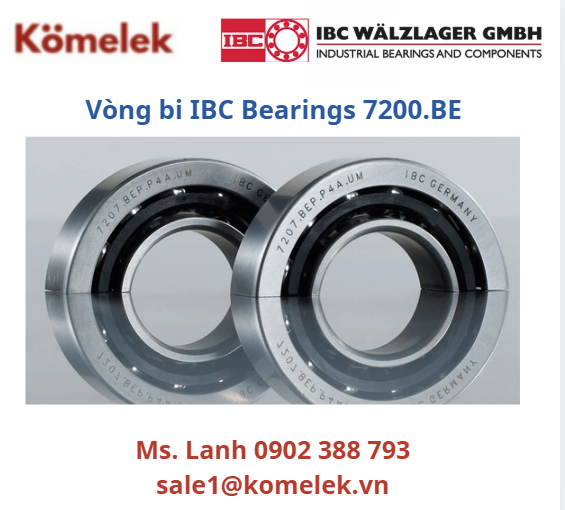

Vòng bi IBC 40°-Schrägkugellager model 7200.BE
1. Tổng quan dòng sản phẩm
Loại: Vòng bi đỡ chặn một dãy, góc tiếp xúc 40°
Dòng: 72..BE (thuộc dòng 7200.BE, 7201.BE, …)
Đặc điểm: Tự giữ (self-holding), có vai cao và vai thấp trên vòng trong và vòng ngoài
Thiết kế BE: Sử dụng con lăn lớn hơn so với phiên bản B cũ, giúp tăng khả năng tải
2. Kích thước chính
| Thông số | Giá trị |
|---|---|
| Đường kính trong (d) | 10 mm |
| Đường kính ngoài (D) | 30 mm |
| Chiều rộng (B) | 9 mm |
| Đường kính vai trong (d1) | 13,0 mm |
| Đường kính vai ngoài (D1) | 23,1 mm |
| Bán kính góc (r34, min) | 0,6 mm |
3. Khả năng tải và tốc độ
| Thông số | Giá trị |
|---|---|
| Tải trọng động (Cr) | 9.700 N |
| Tải trọng tĩnh (C0r) | 5.100 N |
| Giới hạn mỏi (Pu) | 190 N |
| Tốc độ giới hạn (bôi trơn mỡ) | 19.200 min⁻¹ |
| Tốc độ giới hạn (bôi trơn dầu) | 28.500 min⁻¹ |
| Trọng lượng | 0,030 kg |
4. Kích thước lắp ghép
| Thông số | Giá trị (mm) |
|---|---|
| Đường kính trục tối thiểu (da, min) | 15,0 |
| Đường kính vỏ tối đa (Da, max) | 25,0 |
| Đường kính vỏ tối đa (Db, max) | 27,0 |
| Bán kính góc lắp ghép (ra, max) | 0,6 |
| Bán kính góc lắp ghép (rb, max) | 0,3 |
5. Các biến thể và tùy chọn
Dung sai và độ chính xác:
P5, P4: Cấp chính xác cao hơn
Ví dụ: 7200.BEP5 (độ chính xác P5)
Vật liệu và thiết kế đặc biệt:
Hybrid (HC5): Bi gốm Si₃N₄, tăng tốc độ 30%, giảm 70% tải tĩnh
ATCoat: Lớp phủ crom chống mài mòn và ăn mòn
Không từ tính (W5): Vòng bi không từ tính
Khe hở và độ căng:
UA, UB, UO, UL, UM, UH: Các cấp độ khe hở dọc trục (xem Bảng 5.1)
Ví dụ: 7200.BE.UL (khe hở nhẹ)
Khung cách (Käfig):
P: Polyamid PA6.6 (tiêu chuẩn)
M: Đồng thối nguyên khối
J: Thép dập
K: PEEK (chịu nhiệt cao)
Vòng chắn dầu (Dichtung):
2RS: Vòng chắn tiếp xúc hai bên
2RSZ: Vòng chắn không tiếp xúc, giảm ma sát
Mỡ bôi trơn:
GN03: Mỡ gốc khoáng, nhiệt độ -25°C đến +130°C (tiêu chuẩn)
GH62: Mỡ chịu tải nặng, nhiệt độ -30°C đến +160°C
Các ký hiệu khác: VD, W64, W66, W67, W68, W69
6. Ứng dụng điển hình
Máy công cụ (trục vitme bi)
Máy bơm, máy nén khí
Máy dệt, máy in
Hộp số, động cơ tốc độ cao
Thiết bị thử nghiệm
Ngoài ra chúng tôi cùng cung cấp:
- 7200.BE 7201.BE 7301.BE 7202.BE 7302.BE 7203.BE 7303.BE 7004.BE 7204.BE 7304.BE 7005.BE 7205.BE 7305.BE 7006.BE 7206.BE 7306.BE 7007.BE 7207.BE 7307.BE 7008.BE 7208.BE 7308.BE 7009.BE 7209.BE 7309.BE 7010.BE 7210.BE 7310.BE 7211.BE 7311.BE 7212.BE 7312.BE…………
