VÒNG BI IBC CHÍNH XÁC CAO NNU 4952

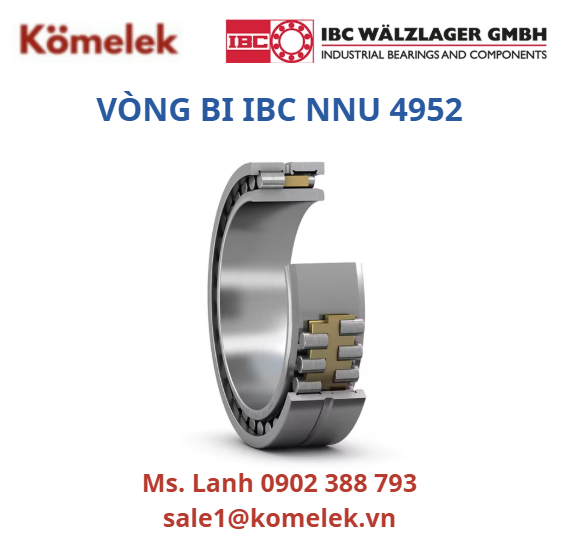

VÒNG BI IBC CHÍNH XÁC CAO MODEL NNU 4952

1. Tổng quan dòng sản phẩm

• Loại: Vòng bi đũa trụ hai dãy, chính xác cao

• Dòng: NNU 49.. (thuộc dòng NNU 4900, NNU 4920, NNU 4921…)

• Đặc điểm nổi bật:

  • Thiết kế hai dãy đũa, cho độ cứng vững rất cao

  • Vòng ngoài có hai vai, vòng trong không vai – cho phép trục di chuyển dọc trục tự do (lắp như ổ đỡ tùy động)

  • Kết cấu thấp (chiều cao tiết diện nhỏ) – phù hợp với không gian lắp đặt hạn chế

  • Phù hợp làm ổ đỡ tùy động (Loslager) trong các cụm trục chính máy công cụ

  • Tiêu chuẩn cấp chính xác SP

2. Kích thước chính

3. Khả năng tải và tốc độ

4. Kích thước hình học và lắp ghép

Kích thước lắp ghép khuyến nghị (cho phiên bản NNU 4952 – tham khảo từ bảng trang 135):

5. Đặc tính kỹ thuật nổi bật

Kết cấu và nguyên lý hoạt động:

• Hai dãy đũa trụ: Tăng gấp đôi khả năng chịu tải hướng tâm so với vòng bi một dãy cùng kích thước

• Vòng ngoài có vai (two ribs): Dẫn hướng đũa chính xác, chịu được tải hướng tâm lớn

• Vòng trong không vai (ribless): Cho phép vòng trong di chuyển dọc trục tương đối so với vòng ngoài – đặc tính quan trọng của ổ đỡ tùy động

• Khả năng bù trừ giãn nở nhiệt: Thiết kế không vai cho phép trục giãn nở vì nhiệt mà không tạo thêm tải dọc trục lên ổ

• Chiều cao tiết diện thấp: So với dòng NN 30, dòng NNU 49 có chiều cao tiết diện nhỏ hơn, tiết kiệm không gian lắp đặt

Bôi trơn:

• Tiêu chuẩn W33: Vòng ngoài có rãnh dầu và 3 lỗ dầu (góc 120°) để bôi trơn hiệu quả

• Phù hợp với cả bôi trơn mỡ và bôi trơn dầu

Độ chính xác:

• Tiêu chuẩn SP: Cấp chính xác đặc biệt cho máy công cụ (cao hơn P5, thấp hơn P4)

• Độ đảo hướng tâm cực thấp, đảm bảo độ chính xác khi quay

Khe hở hướng tâm:

• Tiêu chuẩn C1: Khe hở nhỏ (theo Chương 4.5)

• Có thể tùy chọn các cấp khe hở khác như C2X, C3 tùy ứng dụng

6. Ứng dụng điển hình

Model NNU 4952 với kích thước lớn 260x360x100 mm thường được sử dụng làm ổ đỡ tùy động (Loslager) trong:

• Trục chính máy công cụ hạng nặng: Kết hợp với ổ đỡ chặn (ổ bi góc tiếp xúc) ở đầu cố định

• Máy phay, máy tiện CNC cỡ lớn: Đỡ đầu trục chính phía sau

• Máy in công nghiệp tốc độ cao: Đỡ trục in

• Máy cán thép, máy cán giấy

• Hộp số công nghiệp lớn

• Động cơ điện cỡ lớn, máy phát điện

• Thiết bị nặng trong ngành năng lượng gió

Ngoài ra chúng tôi cùng cung cấp:

• NNU 4944

• NNU 4948

• NNU 4952

• NNU 4956

• NNU 4960

• NNU 4964 …………………
