Súng hơi lạnh mini – Vortec- 680-1-BSP

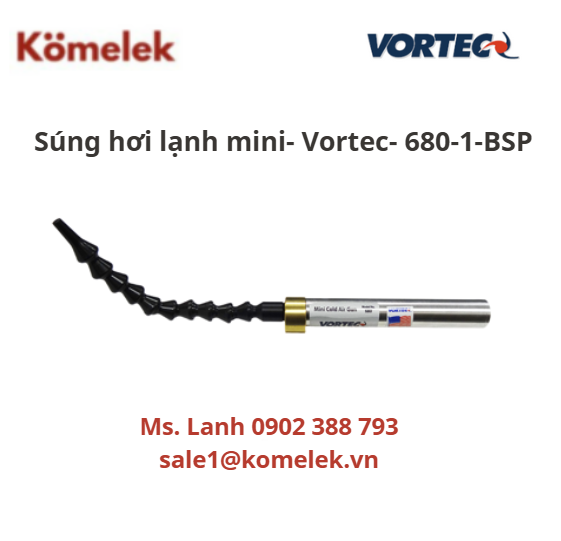

Súng hơi lạnh mini- Vortec- 680-1-BSP
1.Giới thiệu sản phẩm
Súng phun khí lạnh mini Vortec 680‑1‑BSP được thiết kế đặc biệt cho các ứng dụng làm mát điểm (“spot cooling”) trong môi trường công nghiệp khi không gian lắp đặt hạn chế hoặc khi lưu lượng khí nén bị giới hạn. Sản phẩm sử dụng công nghệ ống xoáy (vortex tube) và khí nén đã được lọc để tạo ra không khí lạnh với nhiệt độ đầu ra rất thấp — mà không cần điện hoặc chất làm lạnh.
Thông số kĩ thuật:
| Thông số kỹ thuật | 680 | 680-BSP | 680-1 | 680-1-BSP |
| Công suất làm lạnh (BTU/giờ) | 350 | 350 | 350 | 350 |
| Nhiệt độ đầu ra tối thiểu (°F) | 10 | 10 | 10 | 10 |
| Áp suất khí nén (psig) | 80-100 | 80-100 | 80-100 | 80-100 |
| Tiêu thụ khí @ 100 psig (SCFM) | 8 | 8 | 8 | 8 |
| Kích thước đầu vào | 3/8″ NPT | 3/8″ BSPP | 3/8″ NPT | 3/8″ BSPP |
| Lưu lượng khí đầu ra (SCFM) | 4 | 4 | 4 | 4 |
| Kích thước bộ lọc được đề xuất | 25 SCFM | 25 SCFM | 25 SCFM | 25 SCFM |
| Bộ lọc được đề xuất | 701S-24A | 703S-24A | 701S-24A | 703S-24A |
| Chỉ có hệ thống hay súng? | Hệ thống | Hệ thống | Chỉ súng | Chỉ súng |
| Tổng chiều dài (inch) | 13 ¼ | 13 ¼ | 13 ¼ | 13 ¼ |
| Đường kính (inch) | 7/8 | 7/8 | 7/8 | 7/8 |
| Chiều dài vòi phun (inch) | 6 ¼ | 6 ¼ | 6 ¼ | 6 ¼ |
| Đường kính vòi phun linh hoạt (inch) | 21/32 | 21/32 | 21/32 | 21/32 |
| Đường kính đầu ra (ID, inch) | 1/8 | 1/8 | 1/8 | 1/8 |
| Chiều cao đế từ (inch) | 4 1/8 | 4 1/8 | – | – |
| Cân nặng (lbs) | 1.3 | 1.3 | 0.4 | 0.4 |
| Đường kính ống cung cấp (inch) | 3/8 | 3/8 | 3/8 | 3/8 |
| Khoảng cách khuyến nghị tối đa (feet) | 80 | 80 | 80 | 80 |
2. Tính năng nổi bật và ưu điểm
Tính năng nổi bật
Sản phẩm sử dụng công nghệ ống xoáy (vortex tube) và không có bộ phận chuyển động – giúp vận hành bền bỉ, tránh hao mòn và giảm bảo trì.
Chi tiêu khí nén thấp: chỉ khoảng 8 SCFM trong điều kiện ~100 psig — rất tiết kiệm khí nén cho hệ thống xưởng.
Tạo luồng không khí lạnh mạnh, có thể đạt mức giảm nhiệt lên tới ~70 °F (~39 °C) thấp hơn nhiệt độ khí đầu vào — giúp làm mát rất nhanh chi tiết gia công.
Không sử dụng điện hoặc chất làm lạnh Freon, chỉ dùng khí nén sạch — giảm chi phí vận hành và dễ dàng tích hợp vào hệ thống khí nén hiện có.
Thiết kế nhỏ gọn, phù hợp cho các ứng dụng làm mát “spot cooling” — nơi không gian lắp đặt hạn chế hoặc cần tiếp cận chi tiết nhỏ.
Ưu điểm và lý do nên chọn
Tăng hiệu suất gia công: Việc làm mát hiệu quả giúp cho quá trình gia công khô được cải thiện, tốc độ cắt có thể cao hơn – đồng nghĩa với tăng sản lượng và giảm thời gian chết máy.
Kéo dài tuổi thọ dụng cụ: Khi chi tiết và dụng cụ được làm mát tốt hơn, sự mài mòn, nhiệt quá độ và biến dạng chi tiết được giảm – kéo dài tuổi thọ dụng cụ và giảm chi phí thay thế.
Giảm chi phí và bảo trì: Không cần dùng chất làm lạnh dạng lỏng, không dùng điện tại đầu phun, giảm chi phí vận hành, bảo dưỡng và vệ sinh.
Làm mát nhanh & chính xác: Luồng khí lạnh mạnh và tập trung giúp làm mát chi tiết nhanh, tránh hiện tượng cháy bề mặt, biến dạng hoặc sai lệch kích thước.
Thích hợp với hệ thống khí nén hiện có và không gian hạn chế: Nếu bạn đã có nguồn khí nén sạch, sản phẩm có thể dễ dàng tích hợp mà không cần đầu tư lớn cho hệ thống làm lạnh phụ.
Giải pháp linh hoạt cho môi trường gia công đa dạng: Kim loại, nhựa, gỗ hay ceramic — dù chi tiết nhỏ, mặt phẳng hẹp hay vật vừa phải – sản phẩm vẫn hoạt động hiệu quả.
3.Ứng dụng thực tế
Gia công kim loại: phay, tiện, mài tại nơi cần làm mát nhanh.
Gia công vật liệu khó: nhựa, gỗ, ceramic khi muốn tránh biến dạng do nhiệt.
Làm mát cục bộ (“spot cooling”) tại các vị trí nhỏ hẹp, nơi không thể sử dụng hệ thống làm mát lớn.
4. Hướng dẫn sử dụng
Trước khi sử dụng, kết nối súng phun khí lạnh Vortec 680‑1-BSP vào nguồn khí nén sạch với áp suất 80‑100 psig, đảm bảo không có dầu hay hơi nước. Đặt vòi cách chi tiết cần làm mát khoảng 15–30 cm và hướng luồng khí trực tiếp vào vùng cần làm mát. Khi mở van khí, súng sẽ tạo luồng khí lạnh mạnh giúp làm mát nhanh chi tiết. Sau khi sử dụng xong, tắt van khí và bảo quản súng ở nơi khô ráo, tránh va đập để duy trì tuổi thọ thiết bị.
Ngoài ra còn có một số model khác:
- Súng hơi lạnh mini – Vortec- 680
- Súng hơi lạnh mini – Vortec- 680-BSP
- Súng hơi lạnh mini – Vortec- 680-1
